無線傳輸設備船載測試案例

分類:工程案例2023-01-05 10:56:11

測試單位:廣州睿海海洋科技有限公司

測試時間:2020.01.04

一、概述

測試目的:檢驗無線傳輸設備海上的傳輸距離

測試設備:無線傳輸設備1套、網絡攝像機4臺、網路交換機1臺

測試方式:船載,檢驗視頻傳輸流暢度

測試時間:2020.01.04 10:00 ~ 2020.01.04 16:00,連續測試

主要測試點:離接收端10km、15km、20km、25km、30km

二、測試設備安裝

安裝簡述:

船上的發送端安裝在船頂2.5米的燈架上,船體是雙層的,所以總高度不低于6m;攝像機安裝在第二層的圍欄上;岸上接收端站安裝在一棟四層建筑的房頂,固定在一根穩定的竹杠上,站點經緯度為:19°N 109°E。

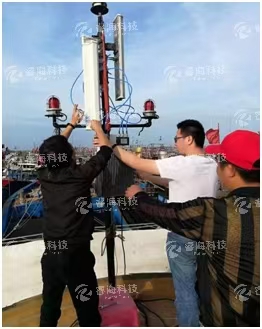

船載無線設備安裝圖(1)

船載無線設備安裝圖

船載攝像機安裝圖(2)

船載攝像機安裝圖

岸上無線設備安裝圖(3)

岸上無線設備安裝圖

三、站點記錄分析

行駛數據記錄表格:此次天線安裝無專門的支架,都啟用臨時的桿作為支架,因為船只返程過程中天線的正對性比前往過程中天線正對性更高,所以傳輸裝置的帶寬明顯不同,前往過程中的帶寬在等距離測試的時候出現帶寬驟降的情況,和最大帶寬也有所不同,而在船只返程的過程中,由于天線的正對性良好,所以無線傳輸裝置的帶寬變化,因此只要調整好天線的角度問題就可以避免這樣的情況發生。

當船行駛20km至25km處有略微卡頓和視頻無法正常觀看,根據實際情況在25km后打算返航,當到達25km處后船只掉頭后幾分鐘,視頻連接成功并可觀測。于是再繼續遠距離觀測,直至32km的距離行駛,25km至32km之間視頻一直無法顯示,船只行駛到17.07海里,船只掉頭后,等船體擺正后,如圖4中顯示屏所示,表示與岸上天線連接成功了,延時低于10ms,此時的帶寬已經小于10M了,在達到預定30km的距離后,如圖5是回來岸上接收端截圖視頻界面,根據時間對比,當時的船只位置在32km左右。并超出預定距離后,選擇返航。

圖(4)

圖(5)

圖6

四、不足和改進

(1)不足

這次測試的目標是30km以上的距離視頻能否正常回傳,在我的方案預計中是達到30km以上,如果視頻能實時傳輸,船只繼續往外行駛,直至岸上不能觀看視頻為止再返航。然而實際中,首先是天線的安裝位置是船頭方向與岸上天線的正對性更高,才能在23km前面以后船頭對準岸上才能實現實現視頻回傳。

航線過于筆直,在預想中是模擬海上浮標應用,沒能體現360°全方位監視。

(2)改進

針對天線的正對性問題:三塊天線安裝在海上移動目標上時,需要與岸上保持時刻通信,最好是有固定的三等分固定掛載設置天線,這樣能避免隨機安裝三塊天線時出現方向不等分的情況,讓銜接處有空隙而導致發射角度不能360°全方位發送,從而影響傳輸的距離。

針對視頻觀看界面:視頻展示界面應該有專門的軟件配套,而不是通過攝像機的IP地址利用頁面打開觀看,這樣子不方便對視頻的處理和觀看。

航行可以行蛇行路線,往返能檢驗裝置是否能360°全方位穩定傳輸。

五、總結

(1)此次無線視頻實時傳輸的測試,都是在海況良好、天氣晴朗的前提環境下進行測試的,模擬海上浮標應用,外接三個攝像頭,覆蓋半徑約為23km,測試的結果是無線視頻實時傳輸的測試距離可以達到32km左右,視頻畫面效果清晰流暢,

(2)在船只往外行駛過程中,因為船上安裝天線的面向角度與岸上天線的面向不能正對性低,致使帶寬驟減,信號值不穩定,從而導致傳輸距離大大縮減;

(3)整套儀器安裝便易、隱蔽性良好、功耗低、體積小、傳輸距離長和傳輸情況穩定等優點。

(4)設備可適用與岸上與島嶼、島嶼與島嶼之間的視頻實時監控,還可以用于近岸的海洋牧場等項目。

(5)無線設備能夠傳輸一切 ip/tcp協議的數據,通過在現在的連接基礎上岸上端接入互聯網,船上端再接一個路由器,就可以實現包括文字、圖片、語音等等傳輸。
